Timer Multifuncional 12v Temporizador Display Arduino
$9.790 Neto
caracteristicas:
1. Fuente de señal de disparo: Disparador de alto nivel (3.0 V-24 V), la tierra de señal y la tierra del sistema no son comunes, lo que puede aumentar la capacidad antiinterferente
sistema (cortocircuito también se puede conectar con una tierra común)
2. Capacidad de salida: no puede controlar más de DC 30V 5A AC o dispositivos de 220 V 5A
3. Aislamiento del optoacoplador: mejore la capacidad antiinterferente, después de la configuración del parámetro, se guardará en la memoria para siempre
BILC33
Hay existencias
- Descripción
- Información adicional
- Valoraciones (0)
Descripción

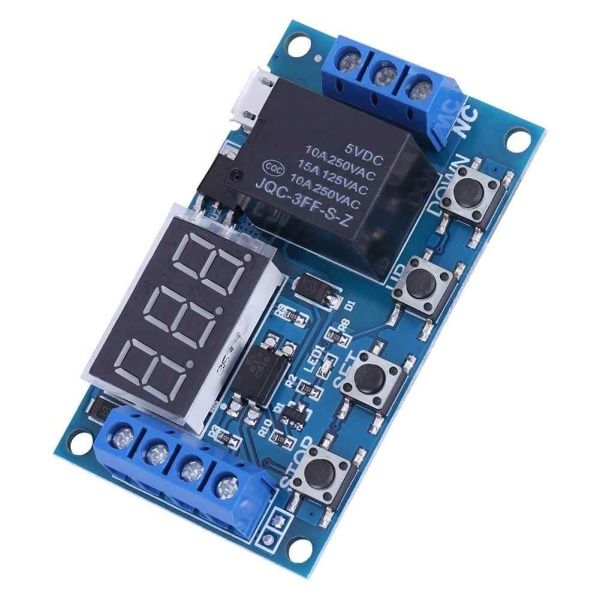

Especificaciones:
Material: componentes eléctricos
Color: ver fotos
Tamaño: 6.3×3.8×1.5cm
Voltaje de funcionamiento: 6-30 V
Intervalo de tiempo: 0.1 s (mínimo) ~ 999 min (máximo) continuamente ajustable

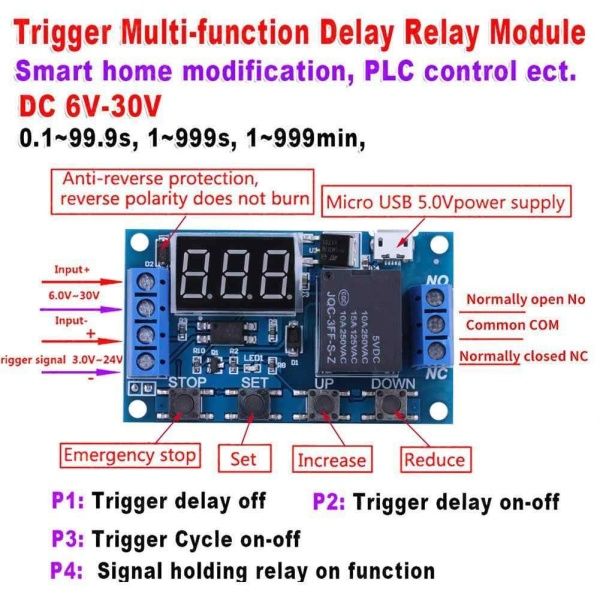

Modo de operación:
P1: Después de la señal activada, el relé de alimentación activa el tiempo OP y luego se apaga; dentro del período OP que sigue a la operación.
1) P1.1: La señal que se activa nuevamente no es efectiva
2) P1.2: Señal activada nuevamente, hora de inicio nuevamente
3) P1.3: Señal que se dispara nuevamente, reinicio; desconectar el relé, detener el cronometraje
P2: Dando la señal de disparo, el tiempo después del apagado del relé CL relé de potencia Tiempo OP; luego cronometrando, apague el relé
P3.1: Dar la señal de disparo después del relé de potencia en tiempo OP, relé de tiempo de apagado CL; luego, vuelva a operar el ciclo por encima de la señal de ciclo, apague el tiempo de parada del relé; tiempos de ciclo (LOP) se pueden configurar
P3.2: Después de conectar. no es necesario activar la señal, relé de potencia en tiempo OP, relé de tiempo de apagado CL; entonces se puede configurar el ciclo de funcionamiento por encima del tiempo de un ciclo (LOP)
P4: Mantener la función de la señal; si no hay señal de disparo, el tiempo se cancelará, el relé permanecerá conectado; cuando la señal desaparece, la sincronización OP apaga el relé; con el tiempo, si no hay señal nuevamente, el tiempo se borra
Cómo elegir el intervalo de tiempo:
Introducción del parámetro: potencia de OP en el tiempo, tiempo de apagado CL, tiempos de ciclo de LOP (1-999 veces, “—” es ciclo ilimitado)
1. En la selección del modo de interfaz del conjunto de parámetros, y presione el botón STOP para seleccionar la hora.
(1) xxx. si el punto decimal está en algún lugar, el intervalo de tiempo es s-1 999 s
(2) xx. x es el lugar decimal es diez, el intervalo de tiempo es 0.1 s 99.9 s-
(3) xx x es el punto decimal todo encendido, el intervalo de tiempo es 1 min-999 min
Cómo configurar el parámetro:
1. Primero asegúrese de que el modo de operación del relé
2. Según el modo de relé de funcionamiento, la interfaz principal (el módulo de alimentación parpadeará en el modo operativo actual; modo estándar P1.1, luego entrará en la interfaz principal); mantenga presionada la tecla SET dos segundos y luego ingrese al modo de interfaz de selección; presionando las teclas ARRIBA, ABAJO para elegir la configuración del modo
(P1.1 ~ P4)
3. Después de seleccionar el modo, presione brevemente SET para configurar el parámetro correspondiente, luego el parámetro que desea configurar parpadeará
(Tiempo de encendido de OP; tiempo de apagado de CL; tiempos de ciclo de LOP, “—” es ciclo ilimitado); por ARRIBA, ABAJO para establecer el valor del parámetro, mantener presionado
(aumentar o disminuir rápidamente) y presionar ligeramente (aumentar o disminuir 1 unidad); después de configurar el valor del parámetro presionando brevemente la tecla STOP para elegir el lugar decimal; elija el intervalo de tiempo (el intervalo de tiempo correspondiente es 0.1 s-999 min); Presione brevemente SET para establecer el siguiente parámetro del modo actual, el proceso es el mismo que el anterior
4. Después del parámetro del modo de configuración, presione y mantenga presionado el botón SET, luego mantenga presionado el modo de configuración actual y luego regrese a la interfaz principal; definir parámetro de éxito
interfaz principal: cuando el relé no funciona, mostrará “000” (sin punto decimal); el relé de estado operativo, la pantalla tiene un punto decimal
Interfaz de selección de modo:
presione y sostenga la tecla SET para ingresar; después de la configuración, mantenga presionado el botón SET en la interfaz principal
Activar modo de relé:
1. NO: PO en potencia con el tiempo, el relé se puede conectar
2. APAGADO: el relé no puede conectarse cuando está apagado
en la interfaz principal corta, presione la tecla STOP para encender y apagar, el estado actual parpadeará; luego de vuelta a la interfaz principal
(esta función es una función de parada repentina, 1 tecla para apagar el relé)
Modo de sueño:
Modo CP Sleep: en 5 minutos, sin operación; nixie tube cerrará la pantalla automática y un programa de función bien
Nota:
1. Mantenga presionado el botón STOP durante 2 segundos para lograr el cambio de CP a Od; El estado actual parpadeará y luego volverá a la interfaz principal
2. El contacto del relé es pasivo y la producción de electricidad; 1 canal tiene la función de control de encendido / apagado
